MixLine MX7200

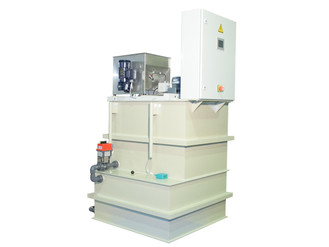

MixLine 72002-х камерная установка MixLine MX7200 предназначена для приготовления растворов из сухих и жидких органических полимеров (флокулянтов, полиакриламидов) или солей работает в полном автоматическом режиме с постоянной или цикличной подготовкой раствора по принципу принципу «маятника» или «тандем». Установка собранна и проверенна согл. норм DIN/VDE.

Принцип работы «маятник»

При использовании этого принципа раствор готовится в ёмкости, разделённой на 2 секции (камеры). Смачивание, растворение, созревание и дозирование происходит в каждой камере последовательно - но со сдвигом по времени.

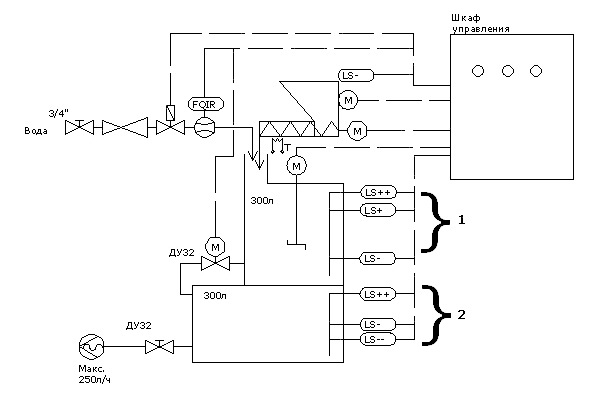

Принцип работы "тандем"

При использовании этого принципа раствор готовится в верхней камере. Отбор готового раствора происходит в нижней камере. Смачивание, растворение, созревание и дозирование происходит в одном бесперебойном процессе.
Из верхней камеры разведённый раствор реагента после определённого времени созревания, готов к дальнейшему использованию. При опустошении нижней камеры поступает сигнал для перелива готового раствора из верхней камеры в нижнюю.
При использовании этого принципа гарантируется полное растворение и созревание реагента и предотвращается попадание «сырого» реагента в камеру отобра (дозирования).
Весь процесс: растворение, созревание, перелив, отбор происходит в одном непрерывном, повторяющемся цикле.



Конструкция установки MixLine MX7200:

  • 2-х камерая ёмкость из полипропилена
    водная аппаратура: с боку (стандартно)
    отбор раствора: сзади (стандартно)

  • электрическая мешалка в камере растворения и созревания
    Вал: нержавеющая сталь 1.4571
    Пропеллер: нержавеющая сталь 1.4571
    Возможно исполнение вала и пропеллера мешалки с покрытием из полипропиллена

  • Дозатор сухого вещества (нержавеющая сталь 1.4301) с обогреваемым дозирующим патрубком для предотвращения попадания влажности в дозирующий бункер и уровнемером для сухого вещества. Возможно исполнение дозатора сухого вещества из полипропиллена.

  • Смеситель из полипропилена для смачивания сухого вещества.

  • Водная аппаратура с системой смачивания вкл. запорный вентиль, редукционный клапан с фильтром, магнитный клапан 24В=, 14Вт, контактный расходомер.

  • Ультразвуковой уровнемер (сух. ход, мин, макс, перелив)

  • Шкаф управления 600х600х210мм
    эл. питание: 230/400В, 50Гц
    АСУ Siemens S7-200
  • Сенсорная панель с графическим изображением процесса, окнами помощи, рабочими и аварийными сигналами с указанием процесса устранения, многоязыковая поддержка: русский, немецкий, английский, французкий, испанский, китайский.
  • Выходные контакты - сухие контакты: общий сигнал неисправности, недостаток сухого вещества, сухой ход.
  • Возможна интеграция в АСУ верхнего уровня по протоколам ModBUS, ProfiBUS, Ethernet.

Условия процесса приготовления:

Рабочая концентрация:

0,05% - 0,60% (стандартное исполнение)

Органические флокулянты:

0,01% - 1%

Растворы солей:

1% - 30% (или по запросу)

Давление воды на входе:

1 - 10 бар

Максимальная вязкость приготавливаемых растворов:

2500мПас (стандартное исполнение)
5000мПас (исполнение с медленной мешалкой)

©
