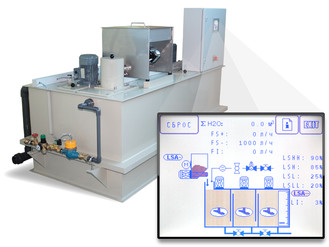

MixLine MX7300 — cистема приготовления растворов веществ

3-х камерная установка MixLine MX7300 предназначена для приготовления растворов из сухих и жидких органических полимеров (полиакриламидов, флокулянтов) или солей. Установка работает в полностью автоматическом режиме с постоянной или цикличной подготовкой раствора по проточному принципу. Установка собранна и проверенна согласно норм DIN/VDE.

Проточный принцип работы

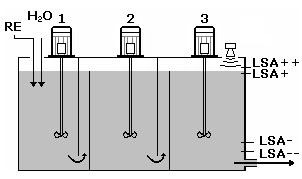

При использовании проточного принципа раствор готовится в ёмкости, разделённой на 3 секции (камеры). Смачивание, растворение, созревание и отбор готового раствора происходит в одном непрерывном процессе.

Разведённый раствор реагента из камеры №1 выталкивается через разделительную перегородку в камеру №2 - камеру созревания. Из камеры №2 уже созревший раствор выталкивается в камеру №3 - камеру отбора, из которой готовый раствор подается в технологический процесс с использованием насосов-дозаторов или модульных станций дозирования.

В процессе выталкивания раствора из одной камеры в другую на границе соприкосновения возможно незначительное смешивание готового и нового растворов. Этот ньюанс необходимо предусмотреть в том случае, если необходимо на 100% исключить попадание нового раствора в технологический процесс.

Конструкция установки MX7300:

  • 3-х камерная ёмкость из полипропилена
    водная аппаратура: с боку (стандартно)
    отбор раствора: сзади (стандартно)
  • 2 мешалки в камере растворения и созревания
    Вал: нерж. сталь 1.4571
    Пропеллер: нерж. сталь 1.4571
    Возможна установка третьей мешалки в камере отбора готового раствора (например, при приготовлении раствора флокулянта с концентрацией выше 0,3%).
  • Дозатор сухого вещества (нерж. сталь 1.4301) с обогреваемым   дозирующим патрубком для предотвращения попадания влажности в дозирующий бункер и уровнемером для сухого вещества.
  • Смеситель из полипропилена для смачивания сухого вещества
  • Водная аппаратура с системой смачивания вкл. запорный вентиль, редукционный клапан с фильтром, магнинтый клапан 24В=, 14Вт, контактный расходомер. В качестве опции возможна замена магнитного клапана на задвижку с сервоприводом.
  • Ультразвуковой уровнемер в ёмкости (сух. ход, мин, макс, перелив)
  • Шкаф управления 600х600х210мм
    эл. питание: 230/400В, 50Гц
    АСУ Siemens S7-200
  • Сенсорная панель с графическим изображением процесса, окнами помощи, рабочими и аварийными сигналами с указанием процесса устранения, многоязыковая поддержка: русский, немецкий, английский, французкий, испанский, китайский.
  • Выходные контакты - сухие контакты: общий сигнал неисправности, недостаток сухого вещества, сухой ход.
  • Возможна интеграция в АСУ верхнего уровня по протоколам ModBUS, ProfiBUS, Ethernet.


Документация MixLine MX7300
Документация MixLine MX7300

MixLine MX 7300 - техническая документация, сертификаты
